PCF85063A
作者：admin
发布时间：2024-03-11
点击数：
PCF85063A-一般描述
PCF85063A 是 CMOS1实时时钟（RTC）和日历针对低功耗进行了优化。偏移寄存器允许对时钟进行微调。所有地址和数据都通过双线双向 I 串行传输 2C-bus。最大数据速率为 400 kbit/s。寄存器地址在每个写入或读取数据字节后自动增加。
PCF85063A-特点和好处
• 基于 32.768 千赫石英晶体提供年、月、日、工作日、小时、分钟和秒
• 时钟工作电压：0.9V 至 5.5V
• 低电流；V 时典型 0.22μA 女儿= 3.3 V 和 T 安布= 25°C
• 400 kHz 双线 I2C 总线接口（在 V 女儿= 1.8 V 至 5.5 V）
• 外围设备的可编程时钟输出（32.768 kHz、16.384 kHz、8.192 kHz、4.096 kHz、2.048 kHz、1.024 kHz 和 1
Hz）
• 可选的 C 集成振荡器负载电容器字母 l= 7 pF 或 C 字母 l= 12.5 pF
• 报警功能
• 倒计时器
• 一分钟半分钟的中断
• 振荡器停止检测功能
• 内部开机重置（POR）
• 用于频率调整的可编程偏移寄存器
PCF85063A-应用
• 数码相机
• 数码摄像机
• 打印机
• 复印机
• 移动设备
• 电池供电设备

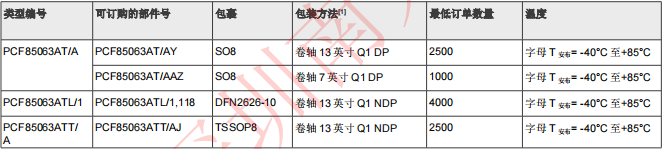

PCF85063A-订购信息

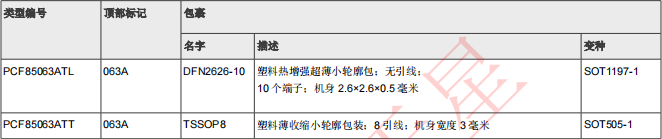

PCF85063A-订购选项

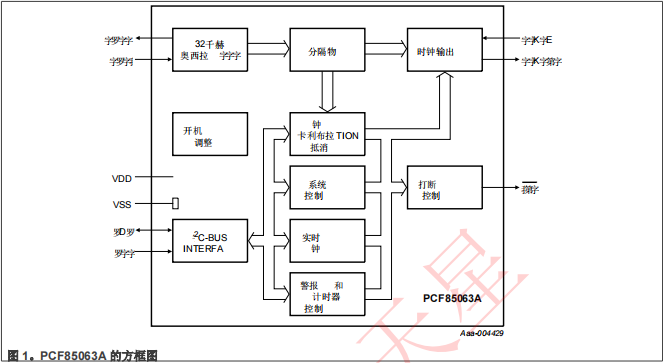

PCF85063A-方框图

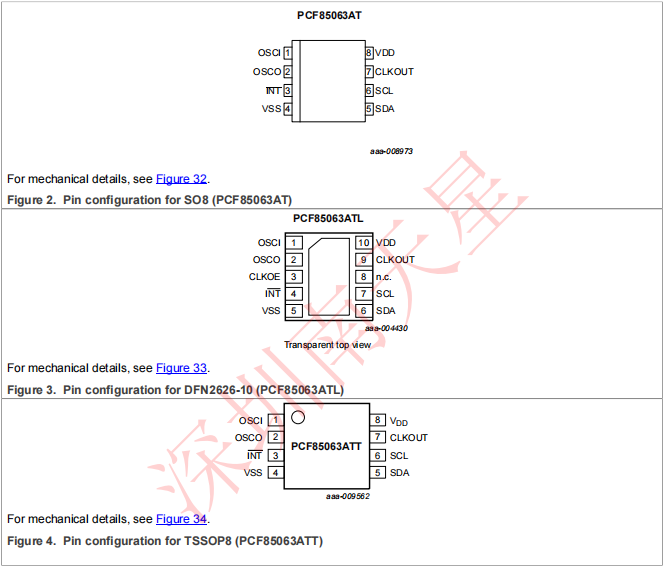

PCF85063A-固定信息
PCF85063A-功能描述
PCF85063A 包含 18 个具有自动增量寄存器地址的 8 位寄存器，一个带集成电容器的片上 32.768 kHz 振荡器，一个为实时时钟（RTC）和压延器提供源时钟的分频器，以及一个 I2C 总线接口，最大数据速率为 400 kbit/s。

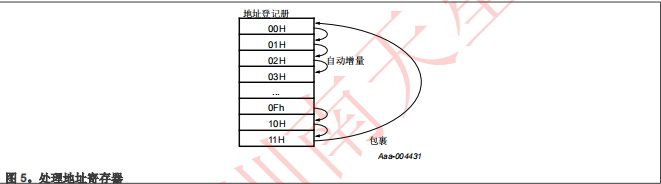

内置地址寄存器将在每次读取或写入数据字节后自动增加，直到寄存器 11h。注册 11h 后，自动增量将绕到地址00h
所有寄存器（见表 4）被设计为可寻址的 8 位并行寄存器，尽管并非所有位都实现了。前两个寄存器（内存地址 00h 和 01h）用作控制和状态寄存器。地址 02h 的寄存器是一个偏移寄存器，允许对时钟进行微调；在 03h是一个自由的 RAM 字节。地址 04h 到 0Ah 用作时钟函数的计数器（秒到年计数器）。地址位置 0Bh 到 0Fh 包含警报寄存器，该寄存器定义了警报的条件。10h 和 11h 的寄存器用于计时器功能。
秒、分钟、小时、日、月和年以及相应的警报寄存器都以二进制编码十进制（BCD）格式编码。当其中一个
RTC 寄存器被写入或读取时，所有时间计数器的内容都会被冻结。因此，防止在携带条件下错误地书写或读取时钟和日历。
