MC9S08PA16AVLC

MC9S08PA16AVLC系列数据手册

主要特征

• 8位S08中央处理器(CPU)

– 最高20 MHz总线，电压为2.7 V至5.5V，工作温度范围为-40°C至105°C（V部分和M部分-40°C至125°C。

– 支持多达40个中断/复位源

– 最多支持四级嵌套中断

– 片上存储器

– 在全工作电压和温度下，最大16KB闪存读取/编程/擦除

– 高达256字节的EEPROM；2字节擦除扇区；执行flash时的编程和擦除

– 最多2048字节随机存取存储器(RAM)

– 闪存和RAM访问保护

MC9S08PA16AVLC 节电模式

– 一种低功率停止模式；降低功率等待模式

– 外围时钟使能寄存器可以禁用时钟到未使用的模块，减少电流；允许时钟在stop3模式下保持对特定外设的启用

• 钟表

– 振荡器(XOSC)-环控皮尔斯振荡器；晶体或陶瓷谐振器的范围

31.25 kHz至39.0625 kHz或4 MHz至20 MHz

– 内部时钟源(ICS)-包含一个由内部或外部基准控制的频率锁定环(FLL)；对内部基准电压源进行精密微调

，允许在0的温度范围内产生1%的偏差°C至70°C，整个工作温度偏差2%；最高20兆赫

MC9S08PA16AVLC 系统保护

– 具有独立时钟源的看门狗

– 带复位或中断的低压检测；可选行程点

– 带复位的非法操作码检测

– 带复位的非法地址检测

MC9S08PA16AVLC建议用于新设计,

• 发展支助

– 单线后台调试接口

– 在电路内调试期间允许设置三个断点的断点能力

– 包含两个比较器和九种触发模式的片上在电路仿真器(ICE)调试模块

MC9S08PA16AVLC 外围设备

– ACMP-一个具有正负输入的模拟比较器；在上升和下降比较器输出上单独选择中断；过滤

– ADC-12通道，12位分辨率；2.5μs转换时间；带有可选水印的数据缓冲区；自动比较功能

；内部带隙参考通道；停止模式下的操作

；可选硬件触发器

– 可编程循环冗余校验模块

– FTM-两个flex定时器调制器模块，包括一个6通道和一个2通道；16位计数器；每个通道可配

置为输入捕获、输出比较、边缘或中心对齐

PWM模式– IICOne内部集成电路模块；高达400kbps；多主操作；可编程从机地址；支持广播模式和10位寻址；支持SMBUS和PMBUS

– 带8位预分频器和溢出中断的MTIMOne模定时器

– 16位实数定时器计数器

– SCI-两串口通信接口（SCI/UART）模块可选13位断路器；全双工不归零(NRZ)；LIN扩展支持

– SPI-一个8位串行外围接口(SPI)模块；全双工或单线双向；

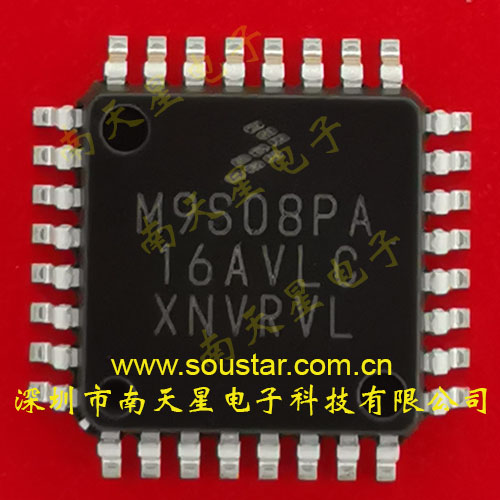

MC9S08PA16AVLC封装图如下:

产品图片
