MC9S08LL16CLH

MC9S08LL16CLH：

– 高达 20MHz的 CPU，温度范围为-40°C至 85°C，温度范围为 3.6V 至 1.8V

– 添加了 BGND 指令的 HC08 指令集

– 支持多达 32 个中断/重置源

MC9S08LL16CLH• 片上存储器：

– 双阵列 FLASH 读取/编程/擦除全工作电压和温度

– 随机存取存储器（RAM）

– 防止未经授权访问 RAM 和 FLASH 内容的安全电路

MC9S08LL16CLH• 省电模式：

– 两种低功耗停止模式

– 减电等待模式

– 低功耗运行和等待模式允许外围设备在稳压器处于待机状态 时运行

– 外围时钟门控寄存器可以禁用未使用模块的时钟，从而减少 电流。

– 非常低功率的外部振荡器，可用于 stop2 或 stop3 模式，为实 时计数器提供准确的时钟源

– 6使用从停止 3 模式的典型唤醒时间

MC9S08LL16CLH• 时钟源选项：

– 振荡器（XOSC）——环控穿孔振荡器；晶体或陶瓷谐 振器范围为 31.25 kHz 至 38.4 kHz 或 1 MHz 至 16 MHz

– 内部时钟源（ICS）——包含由内部或外部参考控制的频 率锁定环（FLL）的内部时钟源模块；内部参考的精确 修剪允许 0.2%的分辨率和 2%的温度和电压偏差；支持 1MHz 至 10 MHz 的总线频率。

MC9S08LL16CLH• 系统保护：

– 看门狗计算机正常运行（COP）重置 可以选择从专用的 1kHz 内部时钟源运行或 • 公交车时钟

– 带中断的低电压警告 – 带重置或中断的低电压检测

– 带有重置的非法操作码和非法地址检测

– 闪光块保护

MC9S08LL16CLH• 发展支持：

– 单线后台调试接口

– 断点功能允许在电路调试期间设置单个断点（加上片 上调试模块中的另外两个断点）

– 片上电路内模拟器（ICE）调试模块，包含三个 比较器和九个触发模式。八个深度 FIFO，用于 存储流量更改地址和仅事件数据。调试模块支 持标签和强制断点

MC9S08LL16CLH• 外围设备：

– 液晶显示器 —4x28 或8x24 液晶驱动器，带内部 充电泵和提供内部调节的液晶参考选项，可以 修剪用于对比度控制。

– ADC— 8 通道，12 位分辨率；2.5 Μs 转换时间； 自动比较功能；温度传感器；内部带隙参考通  道；在停止 3 中运行；从 3.6V 到 1.8V 全功能

– ACMP—在上升、下降或比较器输出的任何边 缘时具有可选中断的模拟比较器；将选项与固 定的内部带隙参考电压进行比较；输出可以选 择路由到 TPM 模块；在停止时运行 3

– 科学—全双工不返回零（NRZ）；LIN 主扩展中 断生成；LIN 从扩展中断检测；在活动边缘唤 醒

– SPI—全双工或单线双向； 双缓冲发送和接收；主模式或从模式； MSB 优先或 LSB 优先换班

– IIC— IIC 高达 100 kbps，最大总线加载；多主 操作；可编程从属地址；中断驱动的字节数据 传输；支持广播模式和 10 位寻址

– TPMx—两个 2 通道（TPM1 和TPM2）；每个通 道上的可选输入捕获、输出比较或缓冲边缘或 中心对齐 PWM；

– 托德—（每日时间）带匹配寄存器的 8 位四分 之一秒计数器；用于精确时间基数、每日时间、 日历或任务调度功能的外部时钟源；免费运行  的芯片上低功耗振荡器（1 kHz），用于没有外 部组件的循环唤醒。

MC9S08LL16CLH•输入/输出：

 – 38 个 GPIO，2 个仅输出引脚

– 8 个具有可选极性的 KBI 中断 – 所有输入引脚上的滞后和可配置的上拉装置； 所有输出引脚上可配置的摆率和驱动强度。

MC9S08LL16CLH•套餐选项 ：

– 64-LQFP、48-LQFP 和 48-QFN

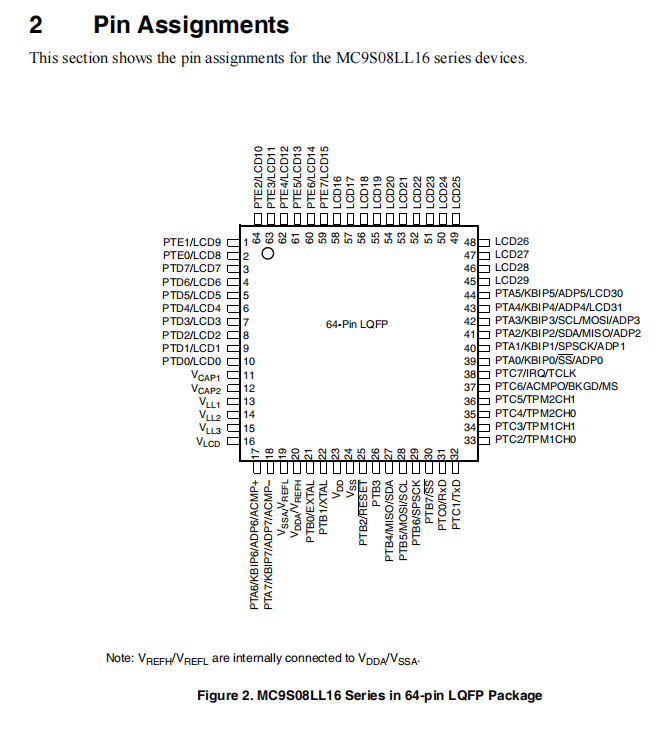

MC9S08LL16CLH-封装图：

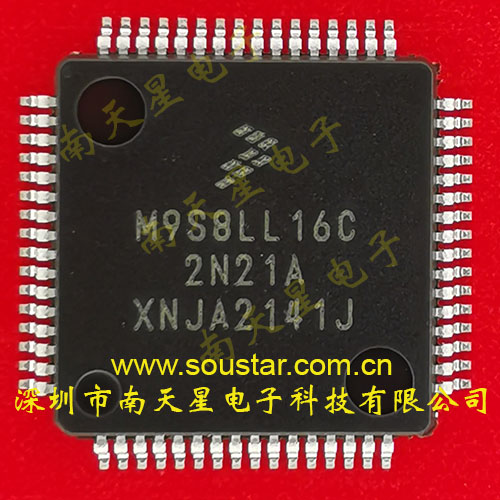

产品图片
