MC56F8013VFAE
MC56F8013VFAE-功能
MC56F8013VFAE-数字信号控制器核心
• 具有双哈佛架构的高效 16 位 56800E 系列数字信号控制器（DSC）引擎
• 32MHz 核心频率下每秒多达 3200 万条指令（MIPS）
• 单周期 16×16 位并行乘数蓄能器（MAC）
• 四个 36 位蓄电池，包括扩展位
• 32 位算术和逻辑多位移位器
• 具有独特 DSP 寻址模式的并列指令集
• 硬件 DO 和 REP 循环
• 三个内部地址总线
• 四个内部数据总线
• 所述设置支持 DSP 和控制器功能
• 紧凑代码的控制器式寻址模式和指令
• 高效的 C 编译器和局部变量支持
• 仅受内存限制深度的软件子程序和中断堆栈
• JTAG/增强芯片仿真（OnCE），用于不引人注目、与处理器速度无关、实时调试
MC56F8013VFAE-设备之间的差异
表 1-1 概述了 56F8013 和 56F8011 设备之间的主要区别。
MC56F8013VFAE-记忆
• 双哈佛架构允许多达三次同时访问程序和数据存储器
• 防止未经授权用户访问内部 Flash 的 Flash 安全和保护
• 片上存储器：
— 16KB 的程序闪存（56F8013 设备） 12KB 的程序闪存（56F8011 设备）
— 4KB 统一数据/程序 RAM（56F8013 设备） 2KB 统一数据/程序 RAM（56F8011 设备）
• 使用闪存的 EEPROM 仿真能力
MC56F8013VFAE-56F8013/56F8011 的外围电路
• 一个多功能六输出脉冲宽度调制器（PWM）模块
—高达 96MHz 的 PWM 操作时钟
— 15 位分辨率
—中心对齐和边缘对齐 PWM 信号模式
—四个带有可编程数字滤波器的可编程故障 inputs
— 双缓冲 PWM 寄存器
—每个互补的 PWM 信号对可以通过从以下位置选择 PWM 生成源来输出不同的开关频率：
– PWM 发电机
– 外部 GPIO
– 内置计时器
– ADC 超限/低于限制的转换结果：
– 当转换结果大于上限时，停用 PWM 信号 – 当转换结果小于低限时，激活 PWM 信号 • 两个独立的 12 位模数转换器（ADC）
——2 x 3 通道的通道 —支持同步和顺序转换。
—ADC 转换可以通过 PWM 和计时器模块同步
—采样率高达 2.67MSPS
— 8 字结果缓冲器寄存器
— ADC 智能电源管理（自动待机、自动断电）
• 一个 16 位多用途四定时器模块（TMR）
—高达 96MHz 的操作时钟
—四个独立的 16 位计数器/计时器，具有级联能力
—每个计时器都有捕获和比较能力
—多达 12 种操作模式
• 一个具有 LIN Slave功能的串行通信接口（SCI）
——全双工或单线操作——两种接收器唤 醒方法：
– 空闲线
– 地址标记
• 一个串行外围接口（SPI）
— 全双工操作
—主从模式
—可编程长度事务（2 至 16 位）
• 一个集成电路（I 2C) 端口
—最高可达 400kbps
—支持主从操作
• 能够选择不同时钟源的计算机正常运行（COP）/看门狗计时器
• 多达 26 个具有 5V 公差的通用 I/O（GPIO）引脚
• 集成开机重置和低电压中断模块
• 相锁环（PLL）为核心和外围设备提供高速时钟
•时钟来源： —片上松弛器 —外部时钟源
• 用于数字和模拟电路的片上调节器，以降低成本并降低噪音
• 用于实时调试的 JTAG/EOnCE 调试编程接口
MC56F8013VFAE-能源信息
• 用高密度 CMOS 制造，具有 5V 公差
• 用于数字和模拟电路的片上调节器，以降低成本并降低噪音
• 可用的等待和停止模式
• ADC 智能电源管理
• 每个外围设备可以单独禁用以节省电力

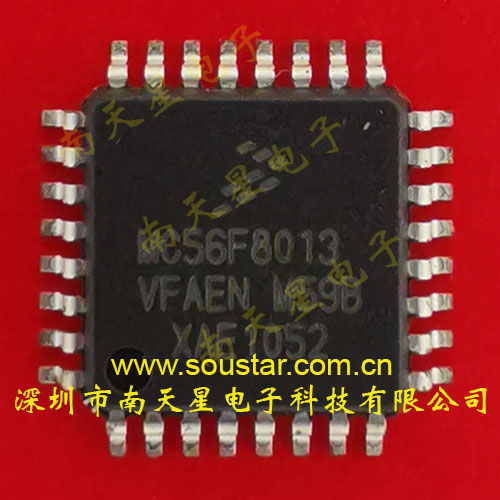

产品图片
