S9S08DZ128F2MLH
S9S08DZ128F2MLH-8 位 HCS08 中央处理器单元（CPU）
• 40MHz HCS08 CPU（20MHz 总线）
• 添加 BGND 指令的 HC08 指令集
• 支持多达 32 个中断/重置源
S9S08DZ128F2MLH-片上内存
• 闪光读取/编程/擦除在全工作电压和温度下
• EEPROM 电路内可编程内存；8 字节单页或 4 字节 双页擦除扇区；在执行 FLASH 时编程和擦除；擦 除中止
• 随机存取存储器（RAM）
S9S08DZ128F2MLH-节电模式
• 两种非常低的功率停止模式
• 降低功率等待模式
• 极低功耗实时中断，用于运行、等待和停止
S9S08DZ128F2MLH-时钟源选项
• 振荡器（XOSC）—环形控制穿孔振荡器； 晶体或陶瓷谐振器范围为 31.25 kHz 至 38.4 kHz 或 1 MHz 至 16 MHz
• 多用途时钟发生器（MCG）-PLL 和 FLL 模式；带非挥发性修剪的参考时钟（分辨率 为 0.2%，温度公差为 1.5%，内部温度补偿）；带 振荡器/谐振器选项的外部参考
S9S08DZ128F2MLH-系统保护
• 看门狗计算机正常运行（COP）重置，可从备份专 用 1kHz 内部时钟源或总线时钟运行；可选窗口操 作
• 带复位或中断的低压检测；可选的行程点
• 带有重置的非法操作码检测
• 通过重置进行非法地址检测
• FLASH 和 EEPROM 块保护
• 锁丢失保护
S9S08DZ128F2MLH-开发支持
• 单线后台调试接口
• 带有实时总线捕获的片上、电路内仿真（ICE）
S9S08DZ128F2MLH-外围设备
• ADC—24 通道，12 位分辨率，2.5ΜS 转换时间， 自动比较功能，温度传感器，内部带隔参考通道
• ACMPx—两个模拟比较器在比较器输出的上升、 下降或任一边缘时具有可选的中断；将选项与固定 内部带差距参考电压进行比较；在 stop3 模式下运 行
• MSCAN—CAN 协议-版本 2.0 A，B；标准和扩展 数据帧；支持远程帧；Fivereceive bufferswithFIFOstoragescheme；灵活的标识符接受 过滤器可编程为：2 x 32 位、4 x 16 位或 8 x 8 位
• SCIx—两个支持 LIN 2.0 协议和 SAE J2602 协议的 SCI；全双工不返回零（NRZ）；主扩展中断生 成；从扩展中断检测；活动边缘的唤醒
• SPIx—最多两个 SPI；全双工或单线双向；双缓冲 传输和接收；主模式或从模式；MSB 优先或 LSB 优先移位
• IICx—最多两个 IIC；最大总线负载高达 100 kbps；多主操作；可编程从地址；通用呼叫地址； 中断驱动的逐字节数据传输
• TPMx—一个 6 通道（TPM1），一个 2 通道 （TPM2）和一个 4 通道（TPM3）；每个通道上可 选的输入捕获、输出比较或缓冲边缘和中心对齐 PWM。
• RTC—（实时计数器）带有二进制或十进制预缩 放器的 8 位模量计数器；使用外部晶体和 RTC 的 实时时钟功能，用于精确的时间基础、一天的时 间、日历或任务调度功能；自由运行的片上低功耗 振荡器（1 kHz）用于没有外部组件的循环唤醒
S9S08DZ128F2MLH-输入/输出
• 多达 87 个通用输入/输出（I/O）引脚和 1 个仅输入引脚
• 多达 32 个中断引脚，每个引脚上具有可选的极性
• 所有输入引脚上的滞后和可配置的拉动装置。
• 所有输出引脚上可配置的销路率和驱动强度。
S9S08DZ128F2MLH-套餐选项
• 100 针低调四平装（LQFP）—14x14mm
• 64 针低调四平装（LQFP）—10x10 毫米
• 48 针低调四平装（LQFP）—7x7 毫米

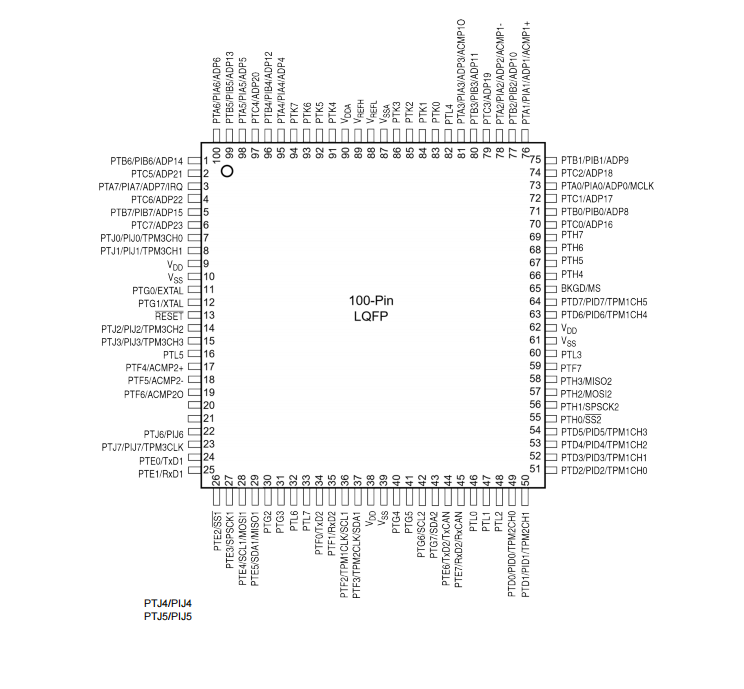

S9S08DZ128F2MLH-在100针LQFP封装中
