MKE04Z128VLH4-关键特征:
MKE04Z128VLH4• 运行特性:
– 电压范围:2.7 至 5.5 伏
– 闪存写入电压范围:2.7 至 5.5 V
– 温度范围(环境温度):-40 至 105 摄氏度
MKE04Z128VLH4• 表演:
– 高达 48 MHz 的 Arm Cortex-M0+内核
– 单周期 32 位 x 32 位乘法器
– 单周期输入输出访问端口
MKE04Z128VLH4• 存储器和存储器接口:
– 高达 128 KB 闪存
– 高达 16 KB RAM
MKE04Z128VLH4• 时钟:
– 振荡器(OSC)
-支持 32.768 kHz 晶体或 4 MHz 至 24 MHz 晶体或陶瓷谐振器;选择低功耗或高增 益振荡器
– 内部时钟源(ICS)
-具有内部或外部基准电压的 内部 FLL,用于 48 MHz 系统时钟的 37.5 kHz 预 调整内部基准电压
– 内部 1 kHz 低功耗振荡器(LPO)
MKE04Z128VLH4• 系统外围设备:
– 电源管理模块(PMC ),具有三种电源模式:运行、 等待、停止
– 低压检测(LVD ),带复位或中断、可选跳变点
– 带独立时钟源的看门狗(WDOG)
– 可编程循环冗余校验模块(CRC)
– 串行线调试接口(SWD)
– 混叠 SRAM 位带区(位带)
– 位操作引擎(BME)
MKE04Z128VLH4• 安全和完整性模块:
– 每个芯片的 80 位唯一标识(ID)号
MKE04Z128VLH4• 人机界面:
– 多达 71 个通用输入/输出(GPIO)
– 两个 32 位键盘中断模块(KBI)
– 外部中断(IRQ)
MKE04Z128VLH4• 模拟模块:
– 一个最高 16 通道 12 位 SAR ADC,在停止模式下 工作,可选硬件触发器(ADC)
– 两个模拟比较器,内置一个 6 位 DAC 和可编 程参考输入(ACMP) • 定时器
– 一个 6 通道灵活定时器/PWM (FTM)
– 两个双通道 FlexTimer/PWM (FTM)
– 一个双通道周期性中断定时器(PIT)
– 单脉冲宽度定时器(PWT)
– 一个实时时钟(RTC)
MKE04Z128VLH4• 通信接口:
– 两个 SPI 模块(SPI)
– 多达三个 UART 模块(UART)
– 两个 I2C 模块(I2C)
MKE04Z128VLH4• 包装选项:
– 80 引脚 LQFP 封装
– 64 引脚 QFP/LQFP
– 44 引脚 LQFP 封装

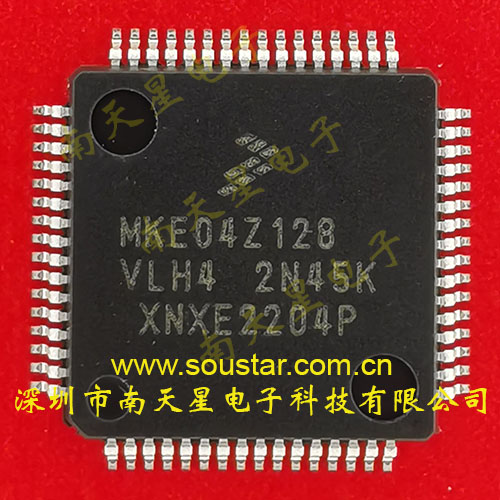

MKE04Z128VLH4• 封装图:
