MC9S08SH8CTG

MC9S08SH8CTG是低成本、高性能的8位微控制器HCS08系列的成员.

MC9S08SH8CTG系列是一系列S08 8位微控制器，为5V范围内的应用提供了新的低端选项。S08SH系列的引脚、工具和软件与S08SG兼容，提供了更大的设计灵活性。它还提供广泛的外围设备，包括串行通信接口（SCI）、串行外围设备接口（SPI）、I²C、模数转换器（ADC）、模拟比较器和温度传感器。

MC9S08SH8CTG特性

8-位HCS08中央处理器单元(CPU)

•40 MHz HCS08 CPU（中央处理器单元）

•增加BGND指令的HC08指令集

•支持多达32个中断/复位源片上存储器

•全工作电压和温度下的闪存读取/编程/擦除

•随机存取存储器

MC9S08SH8CTG节电模式

•两种极低功率停止模式

•降低功率等待模式

•非常低功耗的实时中断，用于运行、等待和停止

MC9S08SH8CTG时钟源选项

•振荡器(XOSC)-环控皮尔斯振荡器；晶体或陶瓷谐振器的范围31.25 kHz至38.4 kHz或1 MHz至16 MHz

•内部时钟源(ICS)-内部时钟源模块，包含由内部或外部基准控制的锁频环(FLL)；内部基准的精密微调允许0.2%的分辨率和2%的温度和电压偏差；支持从2 MHz到20 MHz的总线频率。

MC9S08SH8CTG系统保护

•看门狗计算机正常工作(COP)用OPTI/N复位，从专用的1-kHz内部时钟源或总线时钟运行

•带复位或中断的低压检测；可选行程点

•带复位的非法操作码检测

•带复位的非法地址检测

•闪光块保护

MC9S08SH8CTG发展支助

•单线后台调试接口

•断点功能允许在电路内调试期间设置单个断点（在片上调试模块中增加两个断点）

•片上、电路内仿真(ICE)调试模块，包含两个比较器和九种触发模式。八个用于存储的深度FIFO更改流地址和仅事件的数据。调试模块同时支持标记断点和强制断点。

MC9S08SH8CTG外围设备

•ADC-12通道，10位分辨率，2.5s转换时间，自动比较功能，温度传感器，内部带隙参考通道；在stop3中运行

•ACMP-模拟比较器，在上升、下降或比较器输出的任一沿上可选择中断；比较选项与固定的内部带隙基准电压；输出可以选择路由到TPM模块；在stop3中运行

•SCI-全双工不归零(NRZ)；林主延断代；LIN从机；扩展断口检测；在活动边缘唤醒

•SPI-全双工或单线双向；双缓冲发射和接收；主从模式；MSB优先或LSB优先移位

•IIC-最大总线负载可达100 kbps；多主操作；可编程从机地址；中断驱动的逐字节数据传输；支持广播模式和10位寻址

•带8位预分频器和溢出中断的MTIM-8位模计数器

•TPMx-两个2通道定时器pwm模块(TPM1、TPM2)；在每个通道上可选择输入捕获、输出比较或缓冲边缘或中心对齐PWM

•RTC-（实时计数器）8位模数计数器与二进制或十进制为基础的预分频器；外部时钟源，用于精确的时基、一天中的时间、日历或任务调度功能；自由运行的片上低功耗振荡器（1 kHz）用于循环唤醒，无需外部元件，运行在所有MCU模式下

MC9S08SH8CTG输入/输出

•17个通用I/O引脚和1个仅输出引脚

•8个极性可选的中断引脚

•PTB[5:2]和PTC[3:0]的联合输出选项；允许单次写入改变多个引脚的状态

•所有输入引脚上的滞环和可配置上拉装置；在所有输出引脚上可配置压摆率和驱动强度。

MC9S08SH8CTG包选项

•24-QFN,20-TSSOP,20-SOIC,20-PDIP,16-TSSOP,8-SOIC

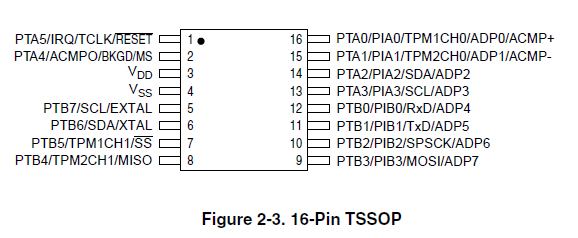

MC9S08SH8CTG 封装图如下:

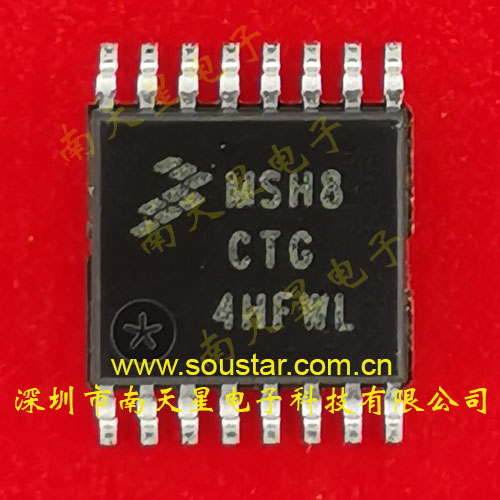

产品图片
