MC9S08SH16CTL

MC9S08SH16CTL-功能

MC9S08SH16CTL-8 位 HCS08 中央处理器单元（CPU）

• 40MHz HCS08 CPU（中央处理器单元）

• 添加 BGND 指令的 HC08 指令集

• 支持多达 32 个中断/重置源

MC9S08SH16CTL-片上内存

• 闪存在全工作电压和温度下读取/编程/擦除

• 随机存取存储器（RAM）

• 防止未经授权访问 RAM 和 FLASH 内容的安全电路

MC9S08SH16CTL-节电模式

• 两种非常低的功率停止模式

• 降低功率等待模式

• 非常低功率的实时计数器，用于运行、等待和停止

MC9S08SH16CTL-时钟源选项

• 振荡器（XOSC）-环路控制穿孔振荡器；晶体或 陶瓷谐振器范围 31.25 kHz 至 38.4 kHz 或 1 MHz 至 16 MHz

• 内部时钟源（ICS）-内部时钟源模块包含由内部 或外部参考控制的频率锁定环（FLL）；内部参考 的精确修剪允许 0.2%的分辨率和 2%的温度和电 压偏差；使用内部温度补偿的 1.5%偏差。

• ICS 支持从 2 MHz 到 20 MHz 的总线频率

MC9S08SH16CTL-系统保护

• 看门狗计算机正常工作（COP）重置，可以选择 从专用的 1kHz 内部时钟源或总线时钟运行

• 带复位或中断的低压检测；可选的跳闸点

• 带有重置的非法操作码检测

• 通过重置进行非法地址检测

• 闪光灯块保护

MC9S08SH16CTL-开发支持

• 单线后台调试接口

• 断点功能允许在电路内调试期间设置单个断点 （加上片上调试模块中的另外两个断点）

• 片上、电路内仿真（ICE）调试模块，包含两个比 较器和九个触发模式。八个深度 FIFO，用于存储 流量更改地址和仅事件数据。调试模块同时支持 标记和强制断点。

MC9S08SH16CTL-外围设备

• ADC—16 通道，10 位分辨率，2.5ΜS 转换时间， 自动比较功能，温度传感器，内部带隔参考通道； 在停止 3 中运行

• ACMP—在上升、下降或比较器输出的任意边缘 具有可选中断的模拟比较器；将选项与固定的内 部带差距参考电压进行比较；输出可以选择路由 到 TPM 模块；在停止 3 中运行

• SCI—全双工不返回零（NRZ）；LIN 主扩展中断 生成；LIN 从属扩展中断检测；在活动边缘唤醒

• SPI—全双工或单线双向； 双缓冲传输和接收；主或 从属模式；MSB 优先或 LSB 优先移位

• IIC—高达 100 kbps，最大总线加载；多主操作； 可编程从地址；中断驱动的逐字节数据传输；支 持广播模式和 10 位寻址

• MTIM—带有 8 位预缩放器和溢出中断的 8 位模量 计数器

• TPMx—两个 2 通道计时器 pwm 模块（TPM1， TPM2）；每个通道上可选的输入捕获、输出比较 或缓冲边缘或中心对齐 PWM

• RTC—（实时计数器）带有二进制或十进制预缩 放器的 8 位模量计数器；外部时钟源，用于精确 的时间基数、一天时间、日历或任务调度功能； 自由运行的片上低功耗振荡器（1 kHz），用于循 环唤醒 ut 外部组件，在所有 MCU 模式下运行

MC9S08SH16CTL-输入/输出

• 23 个通用 I/O 引脚（GPIO）和 1 个仅输出引脚

• 8 个具有可选择极性的中断引脚

• PTB[5:2]和 PTC[3:0]的 Ganged 输出选项；允许 单次写入更改多个引脚的状态

• 所有输入引脚上的滞后和可配置的上拉装置；所 有输出引脚上可配置的减压率和驱动强度。

MC9S08SH16CTL-套餐选项

•28-TSSOP

•28-SOIC

•20-TSSOP

•16-TSSOP

MC9S08SH16CTL-引脚

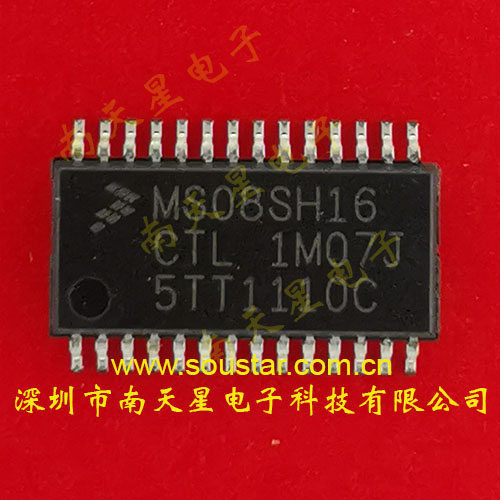

产品图片
