MC9S08QG8CFKE

MC9S08QG8CFKE-功能

MC9S08QG8CFKE-8 位 HCS08 中央处理器单元（CPU）

• 20MHz HCS08 CPU（中央处理器单元）

• 添加 BGND 指令的 HC08 指令集

• 后台调试系统

• 断点功能允许在电路内调试期间设置单个断点 （加上片上调试模块中的另外两个断点）

• 包含两个比较器和九个触发模式的调试模块。 用于存储流变化地址和仅事件数据的八个深度 FIFO 调试模块支持标签和强制断点

• 支持多达 32 个中断/重置源

MC9S08QG8CFKE-内存选项

• 闪存在全工作电压和温度下读取/编程/擦除

• MC9S08QG8 — 8 Kbytes FLASH ， 512 字 节 RAM MC9S08QG4 — 4 Kbytes FLASH，256 字 节 RAM

MC9S08QG8CFKE-节电模式

• 等待加上三站

MC9S08QG8CFKE-时钟源选项

• ICS—内部时钟源模块包含由内部或外部参考 控制的频率锁定环（FLL）；内部参考的精确修 剪允许 0.2%的分辨率和 2%的温度和电压偏差； 支持总线频率 fRom 1 MHz 至 10 MHz

• XOSC—低功耗振荡器模块，带 软件可选晶体或陶瓷谐振器范围，31.25 kHz至 38.4 kHz 或 1 MHz 至 16 MHz， 并支持外部时钟源输入，直到 20 兆赫

MC9S08QG8CFKE-系统保护

• 看门狗计算机正常工作（COP）重置，可以选 择从专用的 1kHz 内部时钟源或总线时钟运行

• 带复位或中断的低压检测

• 带有重置的非法操作码检测

• 通过重置进行非法地址检测

• 闪光灯块保护

MC9S08QG8CFKE-外围设备

• ADC—8通道，10位模数转换器，具有自动比较 功能，异步时钟源，温度传感器和内部带隔参 考通道；ADC 是可以使用 RTI 计数器触发的硬 件

• ACMP—模拟比较器模块，可选择与内部参考 进行比较；输出可以选择路由到 TPM 模块

• SCI—带有 13位中断功能选项的串行通信接口模 块

• SPI—串行外围接口模块

• IIC— 集成电路总线模块

• TPM—2通道计时器/脉冲宽度调制器；每个通道 可用于输入捕获、输出 比较，缓冲边缘对齐 PWM，或缓冲中心对齐 PWM

• MTIM—带有 8 位预缩放器的 8 位模计时器模块

• KBI—8 针键盘中断模块，在边缘或边缘/水平模 式下具有软件可选极性

MC9S08QG8CFKE-输入/输出

• 12 个通用输入/输出（I/O）引脚，一个仅输入引 脚和一个仅输出引脚；输出 每个 10 毫安，包装最大 60 毫安

• 当用作输入时，端口上的软件可选上的上拉

• 当用作输出时，端口上的软件可选择的减速控 制和驱动强度

• RESET 和 IRQ 引脚的内部上拉，以降低客户系 统成本

MC9S08QG8CFKE-开发支持

• 单线后台调试接口

• 带有实时总线捕获的片上、电路内仿真（ICE）

MC9S08QG8CFKE-套餐选项

• 24 针四平无铅（QFN）包

• 16 针 塑 料 双 在 线 封 装 （ PDIP ） ——仅 限 MC9S08QG8

• 16 针四平无引线（QFN）封装

• 16 针薄收缩小轮廓包（TSSOP）

• 8 针双扁平无引线（DFN）封装

• 8 针 PDIP —仅限 MC9S08QG4

• 8 针窄体小轮廓集成电路 （SOIC）软件包

MC9S08QG8CFKE-封装

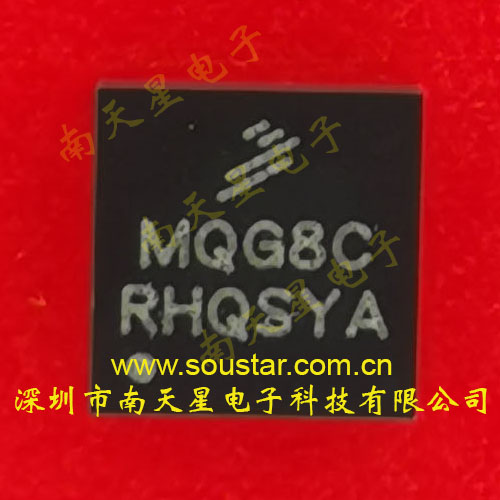

产品图片
