MC9S08QE4CTG
MC9S08QE4CTG-特点
MC9S08QE4CTG-8 位 HCS08 中央处理器单元（CPU）
– 在 3.6V 至 1.8V 的温度范围内，高达 20 MHz 的 CPU –40°C 至 85°C
– 添加 BGND 指令的 HC08 指令集
– 支持多达 32 个中断/重置源
MC9S08QE4CTG-片上内存
– 闪存读取/程序/在全工作电压上擦除和
• 温度
– 随机存取存储器（RAM）
– 防止未经授权访问 RAM 和闪存内容的安全电路
MC9S08QE4CTG-节电模式
– 两种低功耗停止模式
– 降低功率等待模式
– 低功耗运行和等待模式允许外围设备在电压调节器处于待机状态 时运行
– 外围时钟门控寄存器可以禁用未使用模块的时钟，从而减少电流
– 非常低功率的外部振荡器，可用于 stop2 或 stop3 模式，为实时 计数器提供准确的时钟源
– 6从 stop3 模式的典型唤醒时间
MC9S08QE4CTG-时钟源选项
— 振荡器（XOSC）—环路控制穿孔振荡器；晶体或陶瓷谐振器范 围为 31.25 kHz 至 38.4 kHz 或 1 MHz 至 16 兆赫
— 内部时钟源（ICS）-内部时钟源模块包含由内部或外部参考控 制的频率锁定回路（FLL）；内部参考的精确修剪允许 0.2%的 分辨率和 2%的温度和电压偏差；支持 1 MHz 到 10 MHz 的总 线频率
MC9S08QE4CTG-系统保护
– 看门狗计算机正常运行（COP）重置，可以选择从专用的 1 kHz 内部时钟源或总线时钟运行
– 带中断的低压警告
– 带复位或中断的低压检测
– 带有重置的非法操作码检测
– 通过重置进行非法地址检测
– 闪光灯块保护
MC9S08QE4CTG-开发支持
– 单线后台调试接口
– 断点功能允许在电路内调试期间设置单个断点（加上片 上调试模块中的另外两个断点）
–片上电路内模拟器（ICE）调试模块包含两个比较 器和九种触发模式；八个用于存储流量更改地址 和仅事件数据的八个深度 FIFO；调试模块支持标 签和力断点
MC9S08QE4CTG-外围设备
– ADC—10 通道，12 位分辨率；2.5S 转换时间； 自动比较功能；1.7 mV/C 温度传感器；内部带 隔参考通道；在停止 3 中运行；功能齐全，从 3.6V 到 1.8V
– ACMPx—两个模拟比较器，在比较器输出的上 升、下降或任何边缘时具有可选的中断；将选项 与固定内部带差距参考电压进行比较；输出可以 选择路由到 TPM 模块；在停止 3 中运行
– SCI—全双工非返回零（NRZ）；LIN 主扩展中断 生成；LIN 从属扩展中断检测；活动边缘唤醒
– SPI—全双工或单线双向；双缓冲传输和接收；主 模式或从模式；MSB 优先或 LSB 优先移位
– IIC—高达 100 kbps，最大总线加载；多主操作； 可编程从地址；中断驱动的逐字节数据传输；支 持广播模式和 10 位寻址
– TPMx—两个 3 通道（TPM1 和 TPM2）；每个通 道上可选的输入捕获、输出比较或缓冲边缘或中 心对齐 PWM
– RTC—（实时计数器）带有二进制或十进制预缩 放器的 8 位模量计数器；用于精确时间基、一天 时间、日历或任务调度功能的外部时钟源；自由 运行片上低功耗振荡器（1 kHz），用于没有外部 组件的循环唤醒；在所有 MCU 模式下运行
MC9S08QE4CTG-输入/输出
– 26 个 GPIO，
一个仅输出引脚和一个仅输入引脚
– 具有可选择极性的八个 KBI 中断
– 所有输入引脚上的滞后和可配置的上拉装置；所有输出 引脚上可配置的流速率和驱动强度。
MC9S08QE4CTG-套餐选项
– 32 针 LQFP，32 针 QFN，28 针 SOIC，20 针 SOIC，16 针 PDIP，16 针 TSSOP
MC9S08QE4CTG-封装图

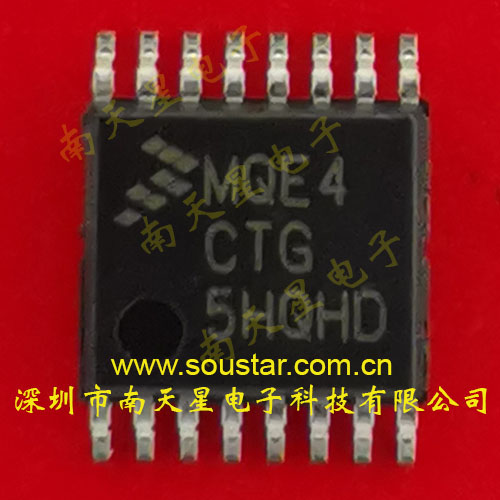

产品图片
