MC9S08QE128CLH
MC9S08QE128CLH-特点
MC9S08QE128CLH-8 位 HCS08 中央处理器单元（CPU）
– 高达 50.33MHz HCS08 CPU 高于 2.4V，40MHz CPU 高于 2.1V，20MHz CPU 高于 1.8V，跨越温度 范围 – 添加 BGND 指令的 HC08 指令集
– 支持多达 32 个中断/重置源
MC9S08QE128CLH-片上内存
– 在全工作电压和温度下闪存读取/编程/擦除
– 随机存取存储器（RAM）
– 防止未经授权访问 RAM 和闪存内容的安全电路
MC9S08QE128CLH-节电模式
– 两种低功率停止模式；降低功率等待模式
– 外围时钟启用寄存器可以禁用未使用的模块的时 钟，减少电流；允许时钟在 stop3 模式下保持对特 定外围设备的启用 – 极低功率的外部振荡器可以在 stop3 模式下使用， 为活动外围设备提供准确的时钟
– 极低功耗实时计数器，用于内部和外部时钟源的运 行、等待和停止模式
– 6Μ 停止模式的典型唤醒时间
MC9S08QE128CLH-时钟源选项
– 振荡器（XOSC） — 环路控制穿孔振荡器； 晶体或陶瓷谐振器范围为 31.25 kHz 至 38.4 kHz 或 1 MHz 至 16 MHz
–内部时钟源（ICS）-FLL 由内部或外部参考控制；内 部参考的精确修剪允许 0.2%的分辨率和 2%的偏 差；支持 2 至 50.33 MHz 的 CPU 频率
MC9S08QE128CLH-系统保护
– 看门狗计算机正常工作（COP）重置，可以选择从 专用的 1kHz 内部时钟源或总线时钟运行
– 带复位或中断的低压检测；可选的跳闸点
– 带有重置的非法操作码检测
– 闪光灯块保护
MC9S08QE128CLH-开发支持
– 单线后台调试接口 – 断点功能允许在电路内调试期间设置单个断点（外 加两个断点） – 片上电路内模拟器（ICE）调试模块包含两个比较 器和九个触发模式。 八个深度 FIFO，用于存储流量更改地址和仅事件 数据。调试模块同时支持标记和强制断点。
• ADC — 24 通道，12 位分辨率；2.5ΜS 转换时间；自 动比较功能；1.7 mV/°C 温度传感器；内部带隔参考 通道；停止运行 3；功能齐全，从 3.6V 到 1.8V
• ACMPx — 两个可选的模拟比较器 在上升、下降或比较器输出的任何边缘中断；将选项 与固定的内部带差距参考电压进行比较；输出可以选 择路由到 TPM 模块；在停止 3 中运行
• SCIx—两个具有全双工不返回零（NRZ）的 SCI； LIN 主扩展中断生成；LIN 从属扩展中断检测；在活 动边缘唤醒
• SPIx—两个具有全双工或单线双向的串行外围接口； 双缓冲传输和接收；MSB 优先或 LSB 优先移位
• IICx——两个 IIC；最大总线负载高达 100 kbps；多主 操作；可编程从地址；中断驱动的逐字节数据传输； 支持广播模式和 10 位寻址
• TPMx——一个 6 通道和两个 3 通道；每个通道上可 选的输入捕获、输出比较或缓冲边缘或中心对齐 PWM
• RTC——带有二进制或十进制预缩放器的 8 位模量计 数器；用于精确时基、一天时间、日历或任务调度功 能的外部时钟源；免费运行片上低功耗振荡器（1 kHz），用于循环唤醒，无需外部计算 Nents
MC9S08QE128CLH-输入/输出
– 70 个 GPIO 和 1 个仅输入和 1 个仅输出引脚
– 16 个具有可选择极性的 KBI 中断
– 所有输入引脚上的滞后和可配置的上拉装置；所有 输出引脚上可配置的减压率和驱动强度。
– SET/CLR 寄存器在 16 个引脚上（PTC 和 PTE）
MC9S08QE128CLH-封装图

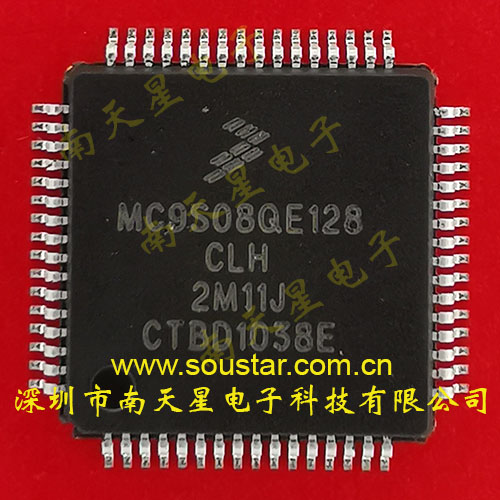

产品图片
