MC9S08PA8VTG
MC9S08PA8VTG-主要特点
MC9S08PA8VTG-8 位 S08 中央处理器单元（CPU）
– 高达 20 MHz 的总线，2.7V 至 5.5V，V 部分工作 温度范围为-40°C 至 105°C，M 部分工作温度范 围为-40°C 至 125°C。
– 支持多达 40 个中断/重置源
– 支持高达四级嵌套中断
– 片上内存
– 在完全工作电压和温度下，高达 16KB 的闪存读 取/程序/擦除 – 高达 256 字节的 EEPROM；2 字节擦除扇区；在 执行闪存时编程和擦除 – 高达 2048 字节的随机存取存储器（RAM） – 闪存和 RAM 访问保护
MC9S08PA8VTG-省电模式
– 一个低功耗停止模式；降低功率等待模式
– 外围时钟启用寄存器可以禁用时钟到未使用的模 块，减少电流；允许时钟在停止 3 模式下保持对 特定外围设备的启用
MC9S08PA8VTG-时钟
– 振荡器（XOSC）
-环形控制振荡器；晶体或陶瓷 谐振器范围为 31.25 kHz 至 39.0625 kHz 或 4 MHz 至 20 MHz
– 内部时钟源（ICS）
-包含由内部或外部参考控制 的频率锁定回路（FLL）；内部参考的精确修剪 允许在 0°C 至 70°C 的温度范围内有 1%的偏差和 整个工作温度的 2%的偏差；高达 20 MHz
MC9S08PA8VTG-系统保护
– 具有独立时钟源的看门狗
– 带复位或中断的低压检测；可选的跳闸点
– 带有重置的非法操作码检测
MC9S08PA8VTG-发展支持
– 单线后台调试接口
– 断点功能允许在电路内调试期间设置三个断点
– 片上电路内模拟器（ICE）调试模块包含两个比 较器和九个触发模式
MC9S08PA8VTG-外围设备
–ACMP - 一个具有正负输入的模拟比较器；可单 独选择上升和下降比较器输出的中断；过滤
– ADC - 12 通道，12 位分辨率；2.5 µ 转换时间； 带可选水印的数据缓冲区；自动比较功能；内部 带隔参考通道；停止模式下操作；可选硬件触发 器
– CRC - 可编程循环冗余检查模块
– FTM - 两个柔性计时器调制器模块，包括一个 6 通道和一个 2 通道模块；16 位计数器；每个通 道可以配置为输入 捕获、输出比较、边缘或中心对齐 PWM 模式
– IIC - 一个集成电路模块；高达 400kbps；多主操 作；可编程从地址；支持广播模式和 10 位寻 址；支持 SMBUS 和 PMBUS
– MTIM - 一个带有 8 位预缩放器和溢流中断的模 量计时器
– RTC - 16 位实时计时器计数器（RTC）
– SCI - 两个串行通信接口（SCI/UART）模块可 选 13 位中断；全双工不返回零（NRZ）；LIN 扩 展支持
– SPI - 一个 8 位串行外围接口（SPI）模块；全双 工或单线双向；主模式或从模式
MC9S08PA8VTG-输入/输出
– 多达 37 个 GPIO，包括一个仅输出引脚
– 一个 8 位键盘中断模块（KBI）
– 两个真正的开放输出引脚
– 四个支持 20 毫安源/汇电流的超高电流汇引脚
MC9S08PA8VTG-软件包选项
– 44 针 LQFP
– 32 针 LQFP
– 20 针 SOIC；20 针 TSSOP
– 16 针 TSSOP
MC9S08PA8VTG-封装图

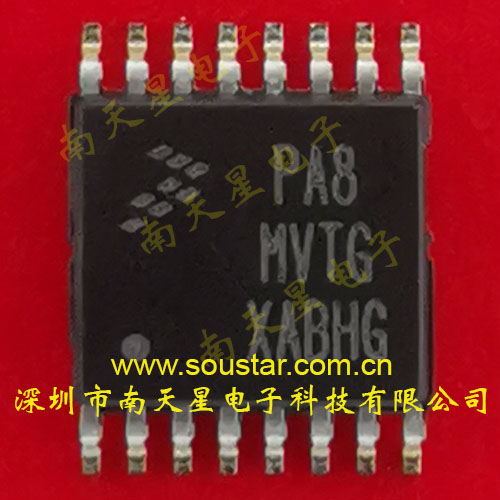

产品图片
