MC9S08LL8CLF
MC9S08LL8CLF-特点
MC9S08LL8CLF-8 位 HCS08 中央处理器单元（CPU）
– 在-40°C 至 85°C 的温度范围内，高达 20MHz CPU，3.6V 至 1.8V
– 添加 BGND 指令的 HC08 指令集
– 支持多达 32 个中断/重置源
MC9S08LL8CLF-片上内存
– 双阵列闪存在全工作电压和温度下读取/编程/擦除
– 随机存取存储器（RAM）
– 防止未经授权访问 RAM 和 FLASH 内容的安全电路
MC9S08LL8CLF-节电模式
– 两种低功耗停止模式
– 降低功率等待模式
– 低功耗运行和等待模式允许外围设备在电压调节器处于待机 状态时运行
– 外围时钟门控寄存器可以禁用未使用的模块的时钟，从而减 少电流。
– 非常低功率的外部振荡器，可用于 stop2 或 stop3 模式，为实 时计数器提供准确的时钟源
– 6 usec 从 stop3 模式的典型唤醒时间
MC9S08LL8CLF-时钟源选项
– 振荡器（XOSC）-环路控制穿孔振荡器；晶体或陶瓷谐 振器范围为 31.25 kHz 至 38.4 kHz 或 1 MHz 至 16 MHz
– 内部时钟源（ICS）
-内部时钟源模块包含由内部或外部 参考控制的频率锁定回路（FLL）；内部参考的精确修剪 允许 0.2%的分辨率和 2%的温度和电压偏差；支持从 1MHz 到 10MHz 的总线频率。
MC9S08LL8CLF-系统保护
– 看门狗计算机正常运行（COP）重置 从专用的 1kHz 内部时钟源运行的选项或
• 公交车时钟
– 带中断的低压警告
– 带有重置或中断的低压检测
– 带有重置的非法操作码和非法地址检测
– 闪光灯块保护
MC9S08LL8CLF-开发支持
– 单线后台调试接口 – 断点功能允许在电路内调试期间设置单个断点（加上 片上调试模块中的另外两个断点）
– 片上电路内模拟器（ICE）调试模块包含三个比 较器和九个触发模式。八个深度 FIFO，用于存 储流量更改地址和仅事件数据。调试模块同时 支持标签和力断点
MC9S08LL8CLF-外围设备
– 液晶显示器—带内部充电泵的 4x28或 8x24液晶 驱动器，并可选择提供内部调节的液晶参考， 可以修剪以进行对比度控制。
– ADC— 8 通道，12 位分辨率；2.5Μs 转换时间； 自动比较功能；温度传感器；内部带隔参考通 道；停止操作 3；功能齐全，从 3.6V 到 1.8V
– ACMP— 模拟比较器，在上升、下降或比较器 输出的任何边缘具有可选中断；将选项与固定 内部带隔参考电压进行比较；输出可以选择路 由到 TPM 模块；在停止 3 中操作
– SCI—全双工不返回零（NRZ）；LIN 主扩展中 断生成；LIN 从属扩展中断检测；在活动边缘 唤醒
– SPI—全双工或单线双向； 双缓冲传输和接收；主模式或从模式； MSB 优先或 LSB 优先换档
– IIC— IIC，最高可达 100 kbps，最大总线加载； 多主操作；可编程从地址；中断驱动的逐字节 数据传输；支持广播模式和 10 位寻址
– TPMx—两个 2 通道（TPM1 和 TPM2）；每个通 道上可选的输入捕获、输出比较或缓冲边缘或 中心对齐 PWM；
– 托德—（时间）8位四分之一秒计数器，带匹配 寄存器；外部时钟源，用于精确的时间基础、 时间、日历或任务调度功能；自由运行片上低 功耗振荡器（1 kHz），用于循环唤醒，无需外 部组件。
MC9S08LL8CLF-输入/输出
– 38 个 GPIO，2 个仅输出引脚
– 8 个具有可选择极性的 KBI 中断
– 所有输入引脚上的滞后和可配置的上拉装置； 所有输出引脚上可配置的减压率和驱动强度。
MC9S08LL8CLF-套餐选项
– 64-LQFP、48-LQFP 和 48-QFN

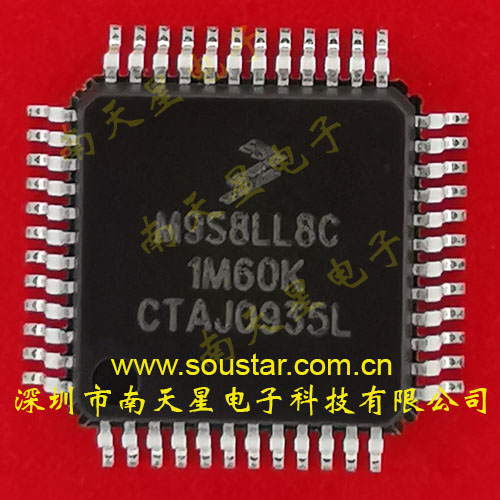

产品图片
