MC9S08LL16CLF

MC9S08LL16系列包括:

 MC9S08LL16和MC9S0 8LL8 特征 64-LQFP

 判例840F 48-LQFP 判例932 48-QFN 1314

MC9S08LL16CLF • 8位HCS08中央处理器(CPU)

 – 最高20 MHz CPU，3.6 V至1.8 V，温度范围为40°C至85°C

– 增加BGND指令的HC08指令集

– 支持多达32个中断/复位源

MC9S08LL16CLF• 片上存储器

 – 全工作电压和温度下的双阵列闪存读/编程/擦除

 – 随机存取存储器

 – 防止未经授权访问RAM和闪存内容的安全电路

MC9S08LL16CLF • 节电模式

 – 两种低功率停止模式

 – 降低功率等待模式

 – 低功耗运行和等待模式允许外设在电压调节器处于待机 状态时运行

 – 外围时钟选通寄存器可以禁用对未使用模块的时钟，从 而减少电流。

 – 非常低功耗的外部振荡器，可用于stop2或stop3模式，为 实时计数器提供精确的时钟源

 – 6 usec从stop3模式的典型唤醒时间

MC9S08LL16CLF • 时钟源选项

– 振荡器(XOSC)

- 环控皮尔斯振荡器；晶体或陶瓷谐振器的范围为31.25 kHz至38.4 kHz或1 MHz至16 MHz

 – 内部时钟源(ICS)

- 内部时钟源模块包含一个由内部或外部基准控制的锁频 环(FLL)；内部基准的精密微调允许0.2%的分辨率和2% 的温度和电压偏差；支持从1MHz到10 MHz的总线频率。

 MC9S08LL16CLF• 系统保护

– 看门狗计算机正常工作(COP)复位，可选择从专用的1- kHz内部时钟源或总线时钟运行

 – 带中断的低压告警

 – 带复位或中断的低压检测

– 带复位的非法操作码和非法地址检测

 – 闪光块保护

MC9S08LL16CLF • 发展支助

 – 单线后台调试接口

– 断点功能允许在电路内调试期间设置单个断点（在片上 调试模块中再加两个断点）

 – 片内电路仿真器(ICE)调试模块，包含三个比较器和九种 触发模式。八个深度FIFO用于存储流变化地址和仅事件 数据。调试模块同时支持标记断点和强制断点MC9S08LL16CLF• 外围设备

– LCD-4x28或8x24 LCD驱动器与内部电荷泵和选项，以提供一个内部调节 的LCD基准，可以调整对比度控制。

 – ADC8通道，12位分辨率；2.5s转换时间；自动比较功能；温 度传感器；内部带隙参考通道；STOP3操作；3.6V至1.8 V全功能

 – ACMP模拟比较器，在上升、下降或比较器输出的任一沿上可 选择中断；比较选项与固定的内部带隙基准电压；输出 可以选择路由到TPM模块；stop3中的操作 – SCI全双工不归零(NRZ)；林主延断代；LIN从机；扩展 断口检测；在活动边缘唤醒 – SPI-全双工或单线双向； 双缓冲发射和接收；主从模式；MSB优先或LSB优先移 位 – IIC-IIC最大总线负载可达100 kbps；多主操作；可编程从机地址；中断驱动的逐字节 数据传输；支持广播模式和10位寻址 – TPMx两个2通道(TPM1和TPM2)；在每个通道上可选择输入捕 获、输出比较或缓冲边缘或中心对齐PWM；

 – TOD- （一天中的时间）8位四分之一秒计数器与匹配寄存器 ；外部时钟源，用于精确的时基、一天中的时间、日 历或任务调度功能；自由运行的片上低功耗振荡器（1 kHz）循环唤醒，没有外部元件。

 MC9S08LL16CLF• 输入/输出

 – 38个GPIO，2个仅输出引脚

– 8 KBI中断，极性可选

 – 所有输入引脚上的滞环和可配置上拉装置；在所有输出 引脚上可配置压摆率和驱动强度。

MC9S08LL16CLF• 包选项

– 64-LQFP,48-LQFP和48-QFN

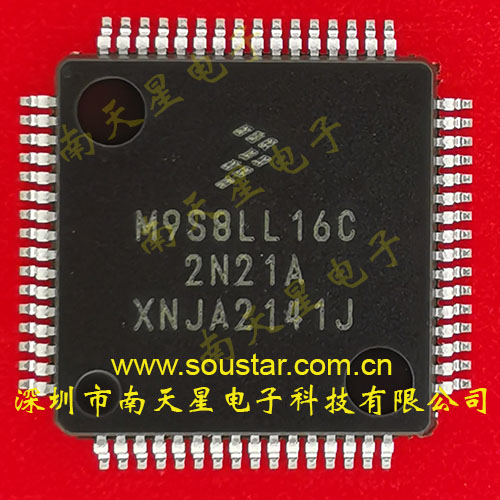

产品图片
