MC9S08LH36CLH
MC9S08LH36CLH-8 位 HCS08 中央处理器单元（CPU）
– 高达40 MHz CPU，温度范围为-40°C至85°C，温度范围为 3.6V 至 2.1V
– 在 2.1V 至 1.8V 的温度范围内高达 20 MHz –40°C 至 85°C
– 添加 BGND 指令的 HC08 指令集
– 支持多达 32 个中断/重置源
MC9S08LH36CLH-片上内存
– 双阵列闪存在全工作电压和温度下读取/程序/擦除
– 随机存取存储器（RAM）
–防止未经授权访问 RAM 和闪存内容的安全电路
MC9S08LH36CLH-节电模式
– 两种低功耗停止模式
– 降低功率等待模式
– 低功耗运行和等待模式允许外围设备在电压调节器待机时 运行
– 外围时钟门控寄存器可以禁用未使用模块的时钟，从而减 少电流
– 非常低功率的外部振荡器，可用于 stop2 或 stop3 模式，以 提供准确的时钟源到一天的时间 （TOD）模块
– 6Μ 从 stop3 模式开始的典型唤醒时间
MC9S08LH36CLH-时钟源选项
– 振荡器（XOSC）—环形控制皮尔斯振荡器；晶体或陶瓷 谐振器范围为 31.25 kHz 至 38.4 kHz 或 1 MHz 至 16 MHz
– 内部时钟源（ICS）-内部时钟源模块包含由内部或外部参 考控制的频率锁定回路（FLL）；内部参考的精确修剪允 许 0.2%的分辨率和 2%的温度和电压偏差；支持总线频率 从 1 MHz 到 20 MHz
MC9S08LH36CLH-系统保护
– 看门狗计算机正常运行（COP）重置，可以选择从专用的 1 kHz 内部时钟源或总线时钟运行
– 带中断的低压警告
– 带复位或中断的低压检测
– 重置的非法操作码检测；重置的非法地址检测
– 闪光灯块保护
MC9S08LH36CLH-开发支持
– 单线后台调试接口
– 断点功能允许在电路内调试期间设置单个断点（加上片上 调试模块中的另外两个断点）
– 片上电路内模拟器（ICE）调试模块，包含三个比较器和 九个触发模式
MC9S08LH36CLH-外围设备
– 液晶显示器—最多 8个×36或 4×40个带内部充电泵的 LCD 驱动器，可选择提供内部调节的 LCD 参考，可以修剪以进 行对比度控制
– ADC—16 位分辨率；具有专用的差分 ADC 输入和 8 个单 端 ADC 输入；高达 2.5Μ 转换时间；硬件平均；校准寄存 器，自动比较功能；温度传感器；停止操作 3；从 3.6 V到 1.8 V 功能齐全
– IIC——集成电路总线模块，以高达 100 kbps 的速度运行， 最大总线负载；多主操作；可编程从地址；中断驱动的逐 字节数据传输；广播模式；10 位寻址
– ACMP——模拟比较器，在上升、下降或比较器输出的任 何边缘时具有可选的中断；将选项与固定的内部参考电压 进行比较；输出可以选择路由到 TPM 模块；在停止 3 中运 行
– SCIx——两个全双工非返回零（NRZ）模块（SCI1 和 SCI2）；LIN 主扩展中断生成；LIN 从属扩展中断检测；活 动边缘唤醒 – SPI —全双工或单线双向；双缓冲传输和接收；主模式或 从模式；MSB 优先或 LSB 优先移位
– TPMx——两个 2 通道（TPM1 和 TPM2）；每个通道上可选 的输入捕获、输出比较或缓冲边缘或中心对齐
PWM – TOD——（一天中的时间）8 位，带匹配寄存器的四分之 一秒计数器；用于精确时间基、一天中时间、日历或任务 调度功能的外部时钟源
– VREFx——可通过 0.5 mV 步骤的 8 位寄存器进行修剪；重 置时自动加载室温值；可以在停止 3 模式下启用操作；修 剪寄存器在停止模式下不可用
MC9S08LH36CLH-输入/输出
– 专用精确电压参考输出引脚，1.15 V 输出 （VREFOx）；可修剪，分辨率为 0.5 mV
– 多达 39 个 GPIO，两个仅输出引脚
– 所有输入引脚上的滞后和可配置的上拉装置；所有输出引 脚上可配置的减压率和驱动强度
MC9S08LH36CLH-套餐选项
– 14 毫米×14 毫米 80 针 LQFP，10 毫米×10 毫米 64 针 LQFP
MC9S08LH36CLH-封装图

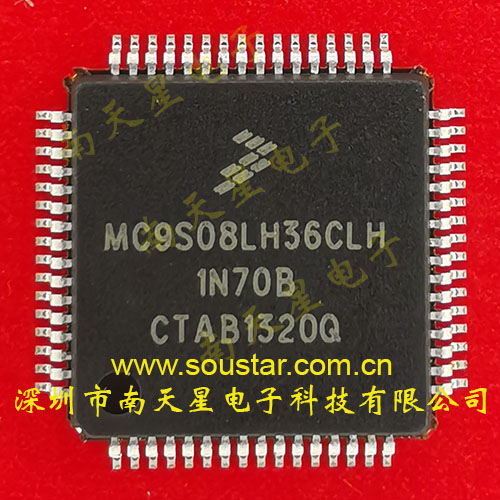

产品图片
