MC9S08JM60CQH

MC9S08JM60CQH-系列功能

MC9S08JM60CQH-8 位 HCS08 中央处理器单元（CPU）

• 48MHz HCS08 CPU（中央处理器单元）

• 24MHz 内部总线频率

• 添加 BGND 指令的 HC08 指令集

• 后台调试系统

• 断点功能允许在电路内调试期间设置单个断点 （加上片上调试模块中的另外两个断点）

• 电路内模拟器（ICE）调试模块包含两个比较器和 九个触发模式。八个深度 FIFO，用于存储流量更 改地址和仅事件数据。调试模块同时支持标记和 强制断点。

• 支持多达 32 个中断/重置源

MC9S08JM60CQH-内存选项

• 高达 60 KB 的片上电路内可编程闪存，具有块保 护和安全选项

• 高达 4KB 的片上 RAM

• 256 字节的 USB 内存

MC9S08JM60CQH-时钟源选项

• 时钟源选项包括晶体、谐振器、外部时钟

• MCG（多用途时钟发生器）-PLL 和 FLL；带修剪 调整的内部参考时钟

MC9S08JM60CQH-系统保护

• 可选的计算机正常运行（COP）重置，可选择从 独立的 1kHz 内部时钟源或总线时钟运行

• 带复位或中断的低压检测

• 带有重置的非法操作码检测

• 通过重置进行非法地址检测

MC9S08JM60CQH-节电模式

• 等待加上两站

MC9S08JM60CQH-外围设备

• USB —USB 2.0 全速（12 Mbps）设备控制器， 带有专用的片上 USB 收发器、3.3-V 调节器和 USBDP 上拉电阻；支持控制、中断、等时和批量 传输；支持端点 0 和最多 6 个附加端点；端点 5 和 6 可以组合起来提供双重缓冲能力

• ADC—具有自动比较功能的 12 通道 12 位模数转 换器；内部温度传感器

• ACMP—模拟比较器，可选择与内部参考进行比 较；在 stop3 模式下操作

• SCI—两个带有可选 13 位中断 LIN 扩展的串行通 信接口模块

• SPI—两个 8 位或 16 位可选串行外围接口模块， 具有接收数据缓冲器硬件匹配功能

• IIC—集成电路总线模块，以高达 100 kbps 的速度 运行，最大总线负载；多主操作；可编程从地 址；中断驱动的逐字节数据传输；支持 10 位寻址 和广播模式

• 计时器—一个 2 通道和一个 6 通道 16 位计时器/ 脉冲宽度调制器（TPM）模块：每个通道上可选 的输入捕获、输出比较和边缘对齐 PWM 功能。 每个计时器模块都可以配置为所有 cha 上的缓 冲、居中 PWM（CPWM）Nnels

• KBI— 8 针键盘中断模块

• RTC—带有基于二进制或十进制的预缩放器的实 时计数器

MC9S08JM60CQH-输入/输出

• 多达 51 个通用输入/输出引脚

• 当用作输入时，端口上的软件可选上的拉拔

• 当用作输出时，端口上的软件可选择率控制

• 当用作输出时，端口上的软件可选驱动强度

• 主复位引脚和开机复位（POR）

• RESET、IRQ 和 BKGD/MS 引脚的内部上拉，以 降低客户系统成本

MC9S08JM60CQH-套餐选项

• 64 针四平装（QFP）

• 64 针低调四平装包（LQFP）

•48 针四平无铅 （QFN）

• 44 针低调四平面包（LQFP）

MC9S08JM60CQH-引脚

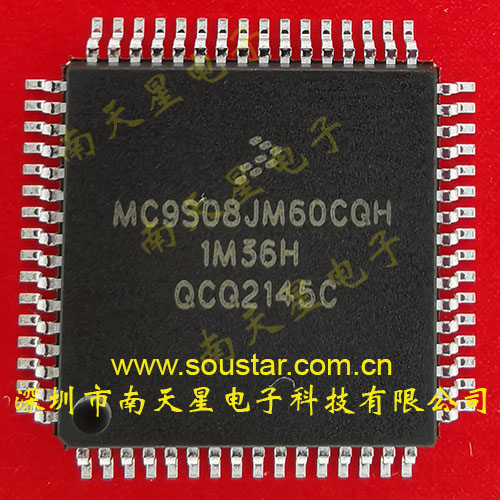

产品图片
