MC9S08AC128CLKE
MC9S08AC128CLKE-8 位 HCS08 中央处理器单元（CPU）
• 40MHz HCS08 CPU（中央处理器单元）
• 20MHz 内部总线频率
• 添加了 BGND、CALL 和 RTC 指令的 HC08 指令集
• 支持分页内存的内存管理单元。
• 线性地址指针允许直接访问整个内存地图的页面数据
MC9S08AC128CLKE-开发支持
• 后台调试系统
• 断点功能允许在电路内调试期间设置单个断点（加上 片上调试模块中的另外两个断点）
• 片上电路内模拟器（ICE）调试模块，包含三个比较 器和九个触发模式。八个深度 FIFO，用于存储流量 更改地址和仅事件数据。支持标签和力断点。
MC9S08AC128CLKE-内存选项
• 高达 128K 闪存——在全工作电压和温度下读取/编 程/擦除
• 高达 8K 随机存取存储器（RAM）
• 防止未经授权访问 RAM 和 FLASH 内容的安全电路
MC9S08AC128CLKE-时钟源选项
• 时钟源选项包括晶体、谐振器、外部时钟或使用 ICG 模块进行精确 NVM 修剪的内部生成时钟
MC9S08AC128CLKE-系统保护
• 可选的计算机正常运行（COP）重置，可选择从独 立的内部时钟源或总线时钟运行
• CRC 模块支持对系统内存进行快速循环冗余检查
• 带复位或中断的低压检测
• 带有重置的非法操作码检测 • 主复位引脚和开机复位（POR）
MC9S08AC128CLKE-节电模式
• 等待加上两站
MC9S08AC128CLKE-外围设备
• ADC—16 通道，10 位分辨率，2.5S 转换时间，自 动比较功能，温度传感器，内部带隔参考通道
• SCIx—两个支持 LIN 2.0 协议和 SAE J2602 协议的 串行通信接口模块；全双工不返回零（NRZ）；主扩 展中断生成；从扩展中断检测；活动边缘唤醒
• SPIx—一个全和一个仅主串行外围接口模块；全双 工或单线双向；双缓冲传输和接收；主模式或从模 式；MSB 优先或 LSB 优先移位
• IIC—集成电路总线模块；高达 100 kbps，最大总线 负载；多主操作；可编程从地址；中断驱动逐字节数 据传输；支持广播模式和 10 位寻址
• TPMx—一个 2 通道和两个 6 通道 16 位计时器/脉冲 宽度调制器（TPM）模块：每个通道上可选的输入 捕获、输出比较和边缘对齐 PWM 功能。每个计时器 模块都可以配置为所有 cha 上的缓冲、居中 PWM （CPWM）Nnels
• KBI— 8 针键盘中断模块
MC9S08AC128CLKE-输入/输出
•多达 70 个通用输入/输出引脚
• 输入端口引脚上的软件可选引脚
• 当用作输出时，端口上的软件可选驱动强度和流速控 制
MC9S08AC128CLKE-套餐选项
• 80 针低调四平装（LQFP）
• 64 针四平装（QFP）
• 48 针四平无铅封装（QFN）
• 44 针低调四平面包（LQFP）

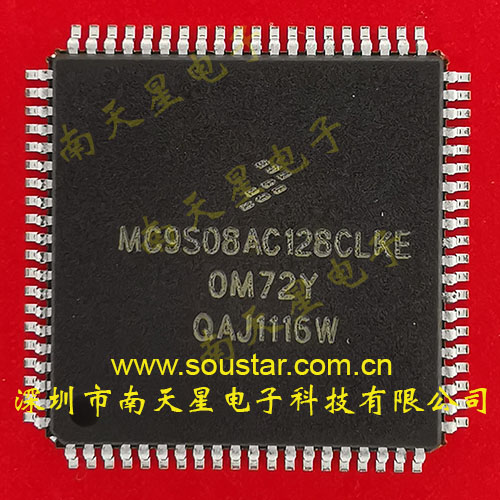

产品图片
